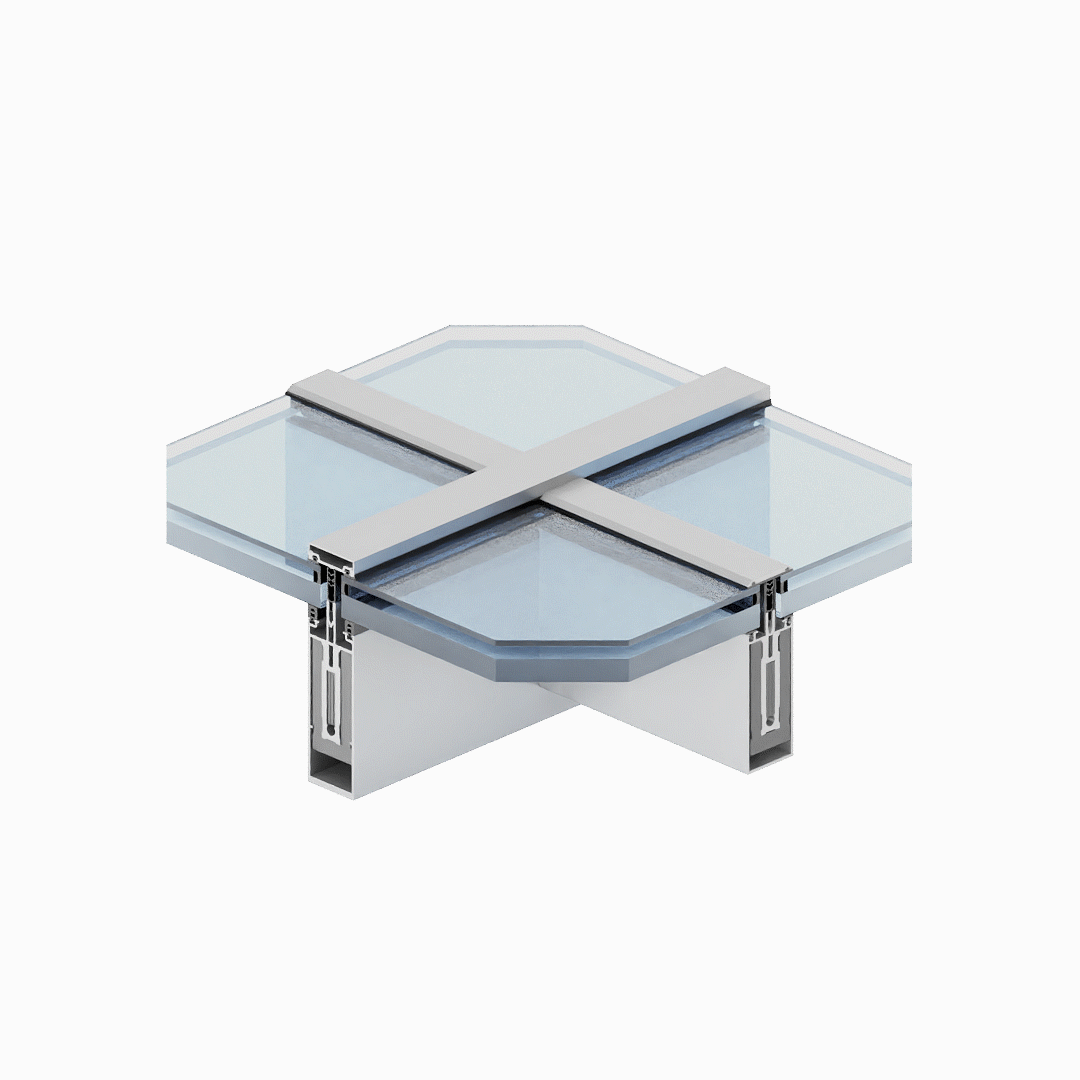

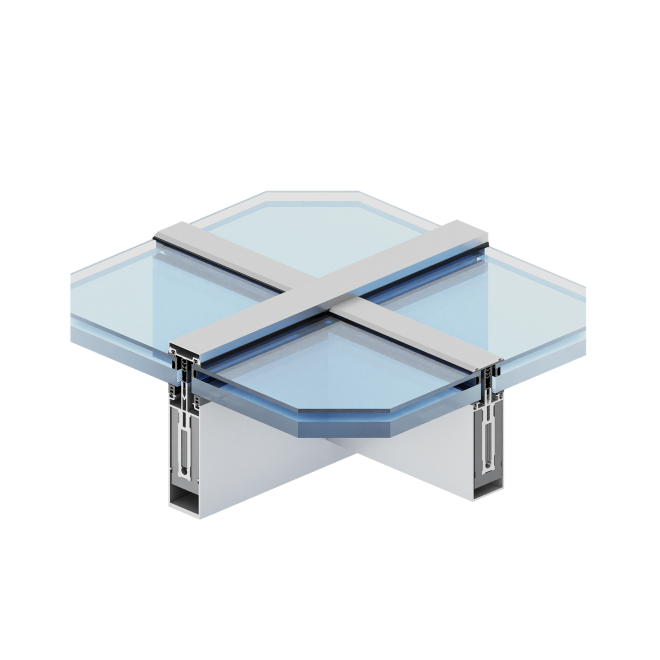

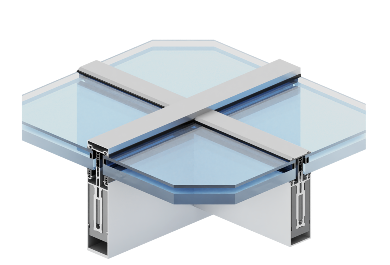

Konštrukcia systému MC FIRE ROOF pozostáva zo stĺpikov (krokiev) a priečok (väzníc) dostupných z profilovej základne systému MC WALL.
Nosné profily konštrukcie (stĺpiky / priečky) sú vystužené vhodne zladenými hliníkovými výstuhami, ktoré sú vyplnené a pokryté ohňovzdornými prvkami. Stĺpiky a priečky sú navzájom dodatočne spojené pomocou systémových skrutiek z nerezovej ocele.
Systém má širokú škálu krycích líšt a lamiel, čo dodáva konštrukcii rôznorodý estetický vzhľad.
Riešenie MC FIRE ROOF s použitím vhodného skla (rôzne dostupné varianty) dosahuje odolnosť voči REI45 (podľa PN-EN 13501-2: 2016-07).

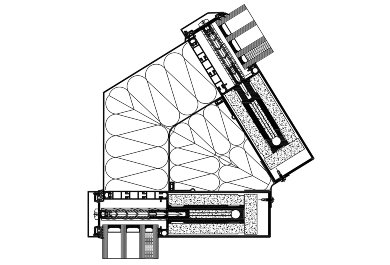

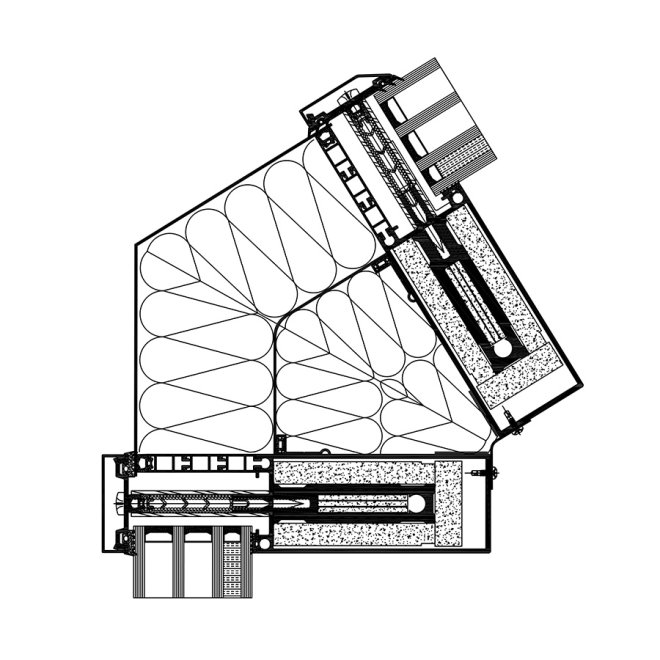

Konštrukcia svetlíka MC FIRE ROOF môže byť v sklone od 0 ° do 80 ° (platí pre požiarnu odolnosť). Je možná aj konštrukcia v dvoch sklonoch, t.j. zvislá stena prechádza do strešnej konštrukcie v sklone.
Maximálne rozmery skla 1300x2400 (EI30).
Možnosti hrúbky zasklenia od 40 do 66 mm.
Môže sa použiť aj nepravouhlé sklo.
Maximálna hĺbka použitých stĺikov závisí od výpočtov pevnosti konštrukcie a pohybuje sa od 104 do 326 mm.
Maximálna hĺbka priečok závisí od výpočtov pevnosti konštrukcie a pohybuje sa v rozmedzí od 88 do 294 mm.
Široká škála dostupných farieb - paleta RAL (Qualicoat 1518), štrukturálne farby, Aliplast Wood Color Effect (drevopodobné farby), Aliplast Loft View - farby imitujúce kamenné povrchy (Qualideco PL - 0001), dvojfarebné, eloxované (Qualanod 1808)

Ukáž

RAL

Wood Colour

Bicolor

Anóda

ŠPECIFIKÁCIA PRODUKTU

SYSTÉM	MATERIÁL	HĹBKA STĹPIKOV/KROKIEV	HĹBKA PRIEČNIKOV	HRÚBKA VÝPLNE	TUHOSŤ STĹPIKOV/KROKIEV	TUHOSŤ PRIEČNIKOV
MC FIRE ROOF	hliník	104-326 mm	88 -294 mm	40-66 mm	178,9 - 5177,1 cm4*	124,9 - 2429,8 cm4*

TECHNICKÉ ÚDAJE

SYSTÉM	TEPELNÁ IZOLÁCIA UF*	PRIEPUSTNOSŤ VZDUCHU	ZAŤAŽENIE VETROM	VODOTESNOSŤ
MC FIRE ROOF	Uf od 1,16 W/m2K	Trieda AE1200 Pa; EN 12152	2600 Pa ± 3900 Pa; EN 13116	Trieda RE1350; EN 12154

*Tepelná izolácia závisí na kombinácii zloženia profilov a na hrúbke výplne

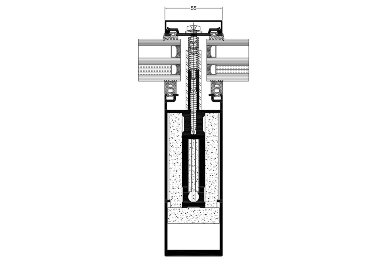

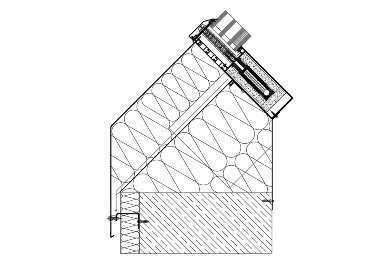

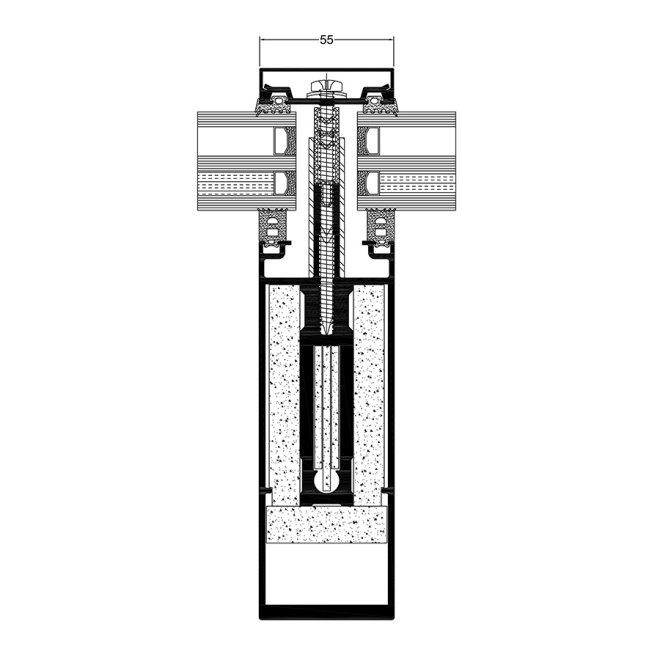

Prierezy Vizualizácie realizácie
