Fasády

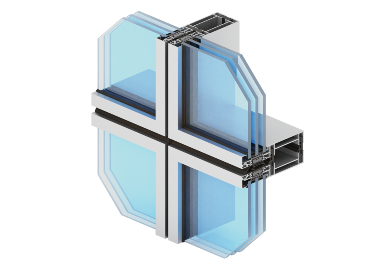

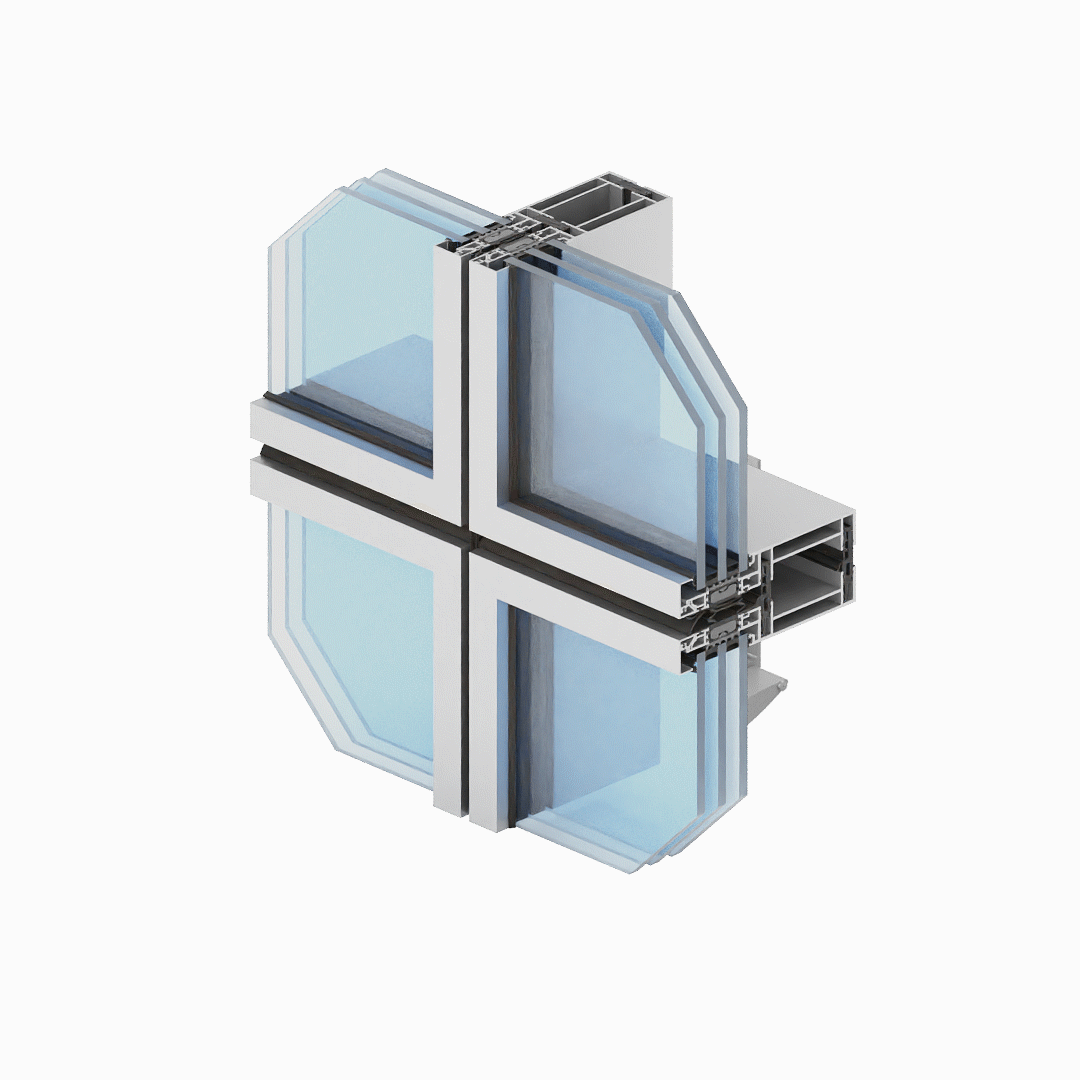

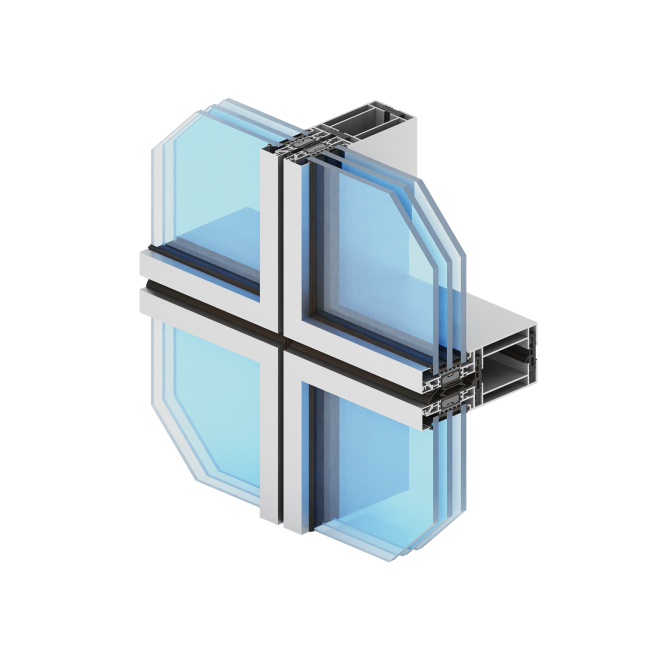

Modularná fasáda

  • Systém určený na zhotovovanie vertikálnych vonkajších fasád so zvýšenými tepelne izolačnými vlastnosťami, skladajúcich sa z modulových segmentov vo forme rámov z hliníkových profilov so sklenenou výplňou (prípadne s výplňou z iného materiálu) a utesnením spojov vhodnými EPDM tesneniami.­
  • Moduly môžu byť vyrobené ako jednoduché alebo dvojité (so stredovým stĺpikom) - redukcia počtu segmentov umožňuje ušetriť celkový čas montáže.­

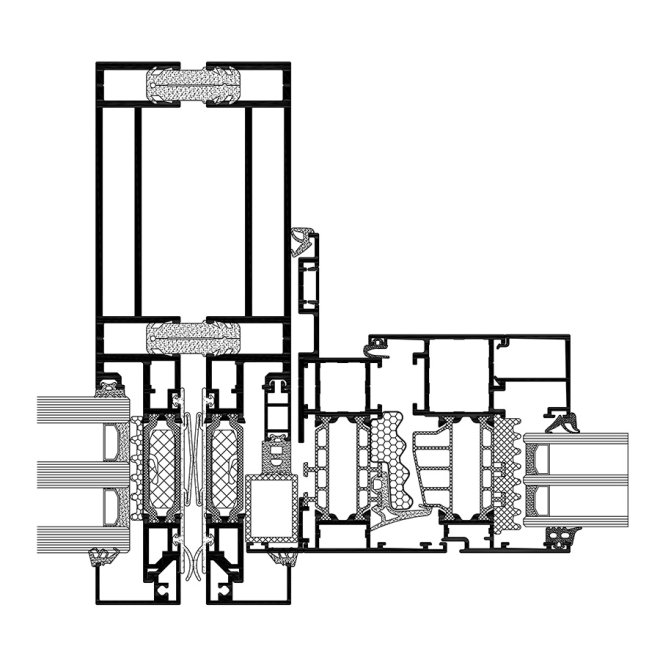

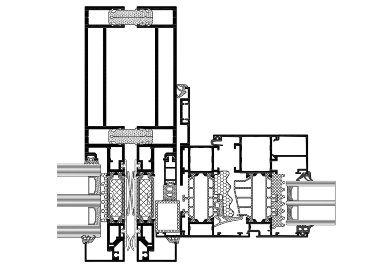

  • Systém predpokladá možnosť inštalovania konštrukcií okien a dverí v moduloch z ponuky hliníkových systémov Aliplast.
  • Systém predpokladá možnosť montáže systémov ochrany pred slnečným žiarením, ako sú žalúzie a rolety ­v hĺbke profilu fasády na vnútornej strane zasklenia
  • Na zvýšenie odolnostných parametrov profilov je možné ich posilniť plochými  hliníkovými alebo oceľovými profilmi zasúvanými do komôr profilov. Rozmery týchto komôr sú zvolené z hľadiska použitia všeobecne dostupných štandardných plochých profilov.­

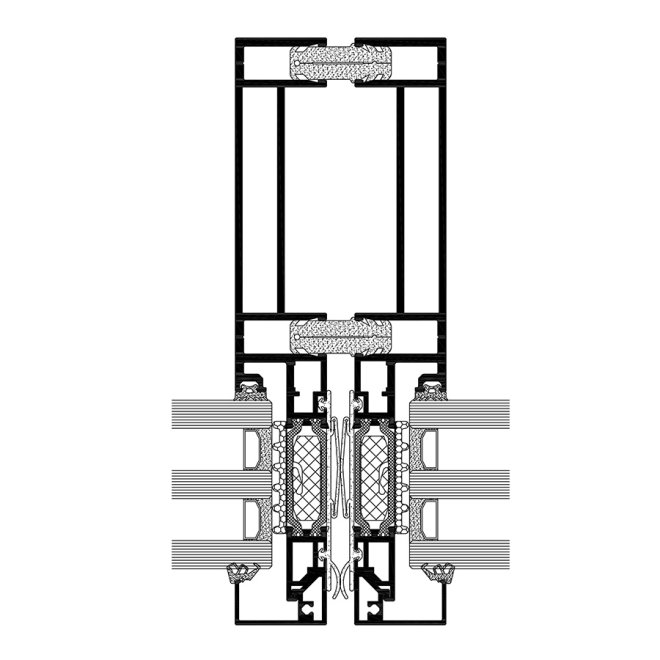

  • Vysoké tesniace parametre boli dosiahnuté vďaka tesneniam z EPDM. Vnútorné zasklievacie tesnenia (zvolené v súlade s tabuľkou zasklievania). Tesnenia do dilatačných škár v spojoch segmentov tvoria 4 bariéry utesnení.
  • Vysoká tepelná izolácia je zaistená tepelnými prepážkami profilov s dĺžkou 42 mm vyrobenými z polyamidu (alebo z norylu). Priestor v profiloch medzi tepelnými prepážkami je vyplnený vložkami z izolačného materiálu.

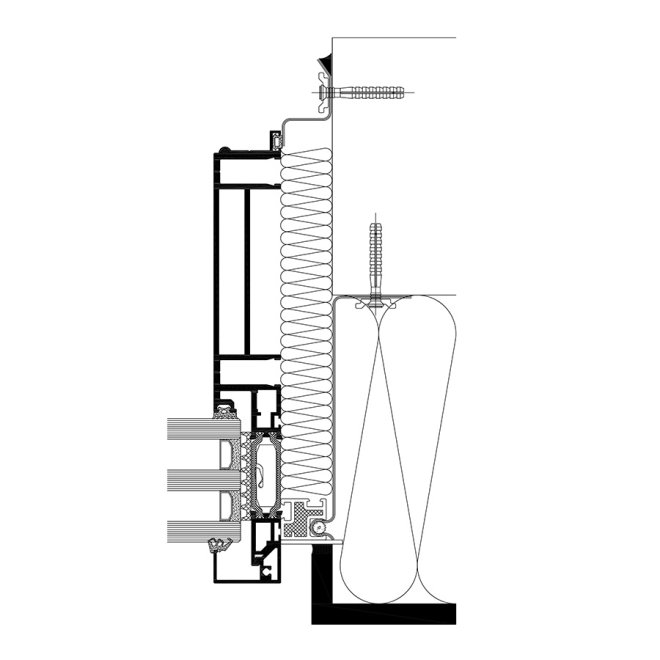

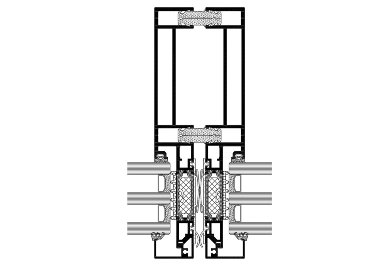

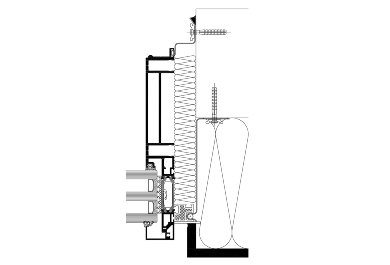

  • Výroba modulov prebieha celá v dielni. Pripevňovanie segmentov k hlavnej konštrukcii budovy sa robí s pomocou konzol skladajúcich sa z hliníkových prvkov zoskrutkovaných skrutkami z nerezovej ocele, zaisťujúcich reguláciu polohy inštalovaných segmentov v 3 smeroch. Pripevňovanie konzol ku konštrukcii budovy vyžaduje pevnostnú analýzu spojov (kotiev, skrutiek) vykonanú oprávneným konštruktérom.
  • Široký výber farieb - paleta RAL (Qualicoat 1518), štrukturálne farby, farby imitujúce drevo Aliplast Wood Colour Effect (Qualideco PL-0001), anodovanie (Qualanod 1808), bikolor.





SYSTÉM

MATERIÁL

VIDITEĽNÁ ŠÍRKA PROFILOV HĹBKA STĹPIKOV

HĹBKA PRIEČNIKOV

HRÚBKA VÝPLNE

TUHOSŤ PRIEČNIKOV

MS hliník

75 mm vertikálne profily

85 mm horizontálne profily

75 mm 55 mm 6-60 mm
od 1,09 W/m2K

*Tepelná izolácia závisí na kombinácii zloženia profilov a na hrúbke výplne
